图基础操作

图的基础操作可分为对“边”的操作和对“顶点”的操作。在“邻接矩阵”和“邻接表”两种表示方法下，实现方式有所不同。

基于邻接矩阵的实现

给定一个顶点数量为 $n$ 的无向图，则各种操作的实现方式如下图所示。

  • 添加或删除边：直接在邻接矩阵中修改指定的边即可，使用 $O(1)$ 时间。而由于是无向图，因此需要同时更新两个方向的边。
  • 添加顶点：在邻接矩阵的尾部添加一行一列，并全部填 $0$ 即可，使用 $O(n)$ 时间。
  • 删除顶点：在邻接矩阵中删除一行一列。当删除首行首列时达到最差情况，需要将 $(n-1)^2$ 个元素“向左上移动”，从而使用 $O(n^2)$ 时间。

  • 初始化：传入 $n$ 个顶点，初始化长度为 $n$ 的顶点列表 vertices ，使用 $O(n)$ 时间；初始化 $n \times n$ 大小的邻接矩阵 adjMat ，使用 $O(n^2)$ 时间。

  • "初始化邻接矩阵" 邻接矩阵的初始化、增删边、增删顶点

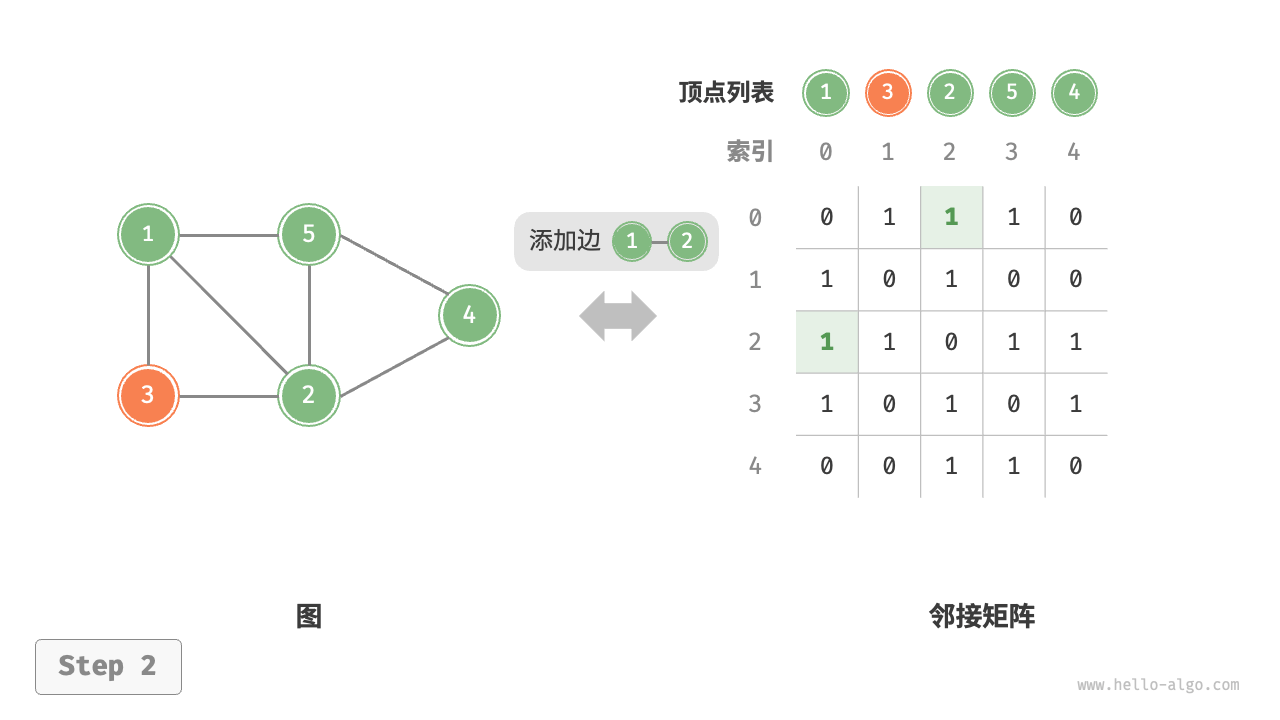

  • "添加边" adjacency_matrix_add_edge

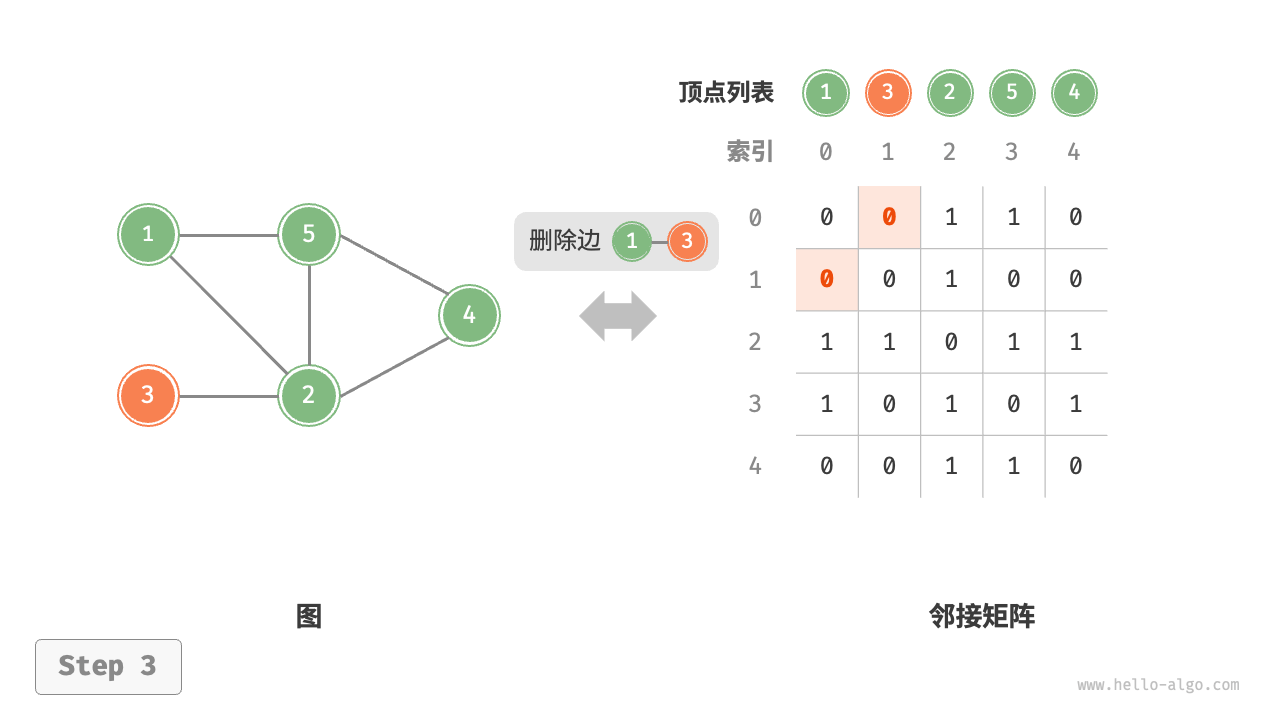

  • "删除边" adjacency_matrix_remove_edge

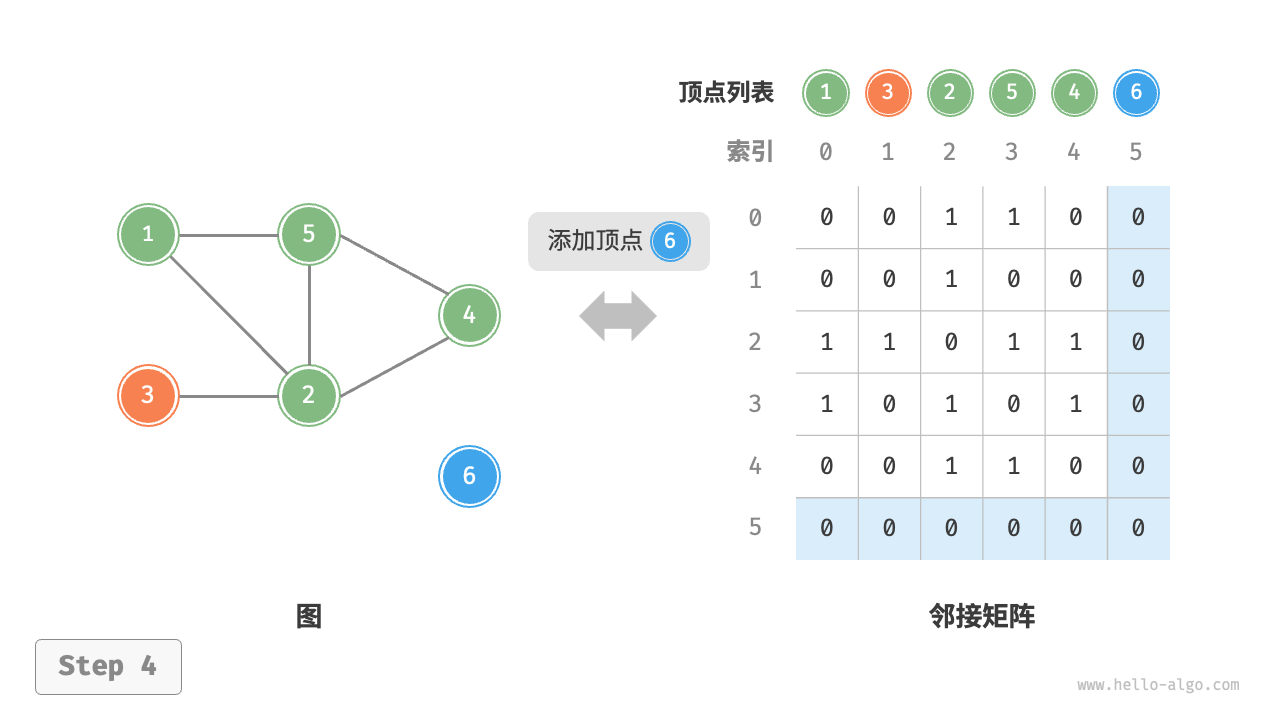

  • "添加顶点" adjacency_matrix_add_vertex

  • "删除顶点" adjacency_matrix_remove_vertex

以下是基于邻接矩阵表示图的实现代码：

  • "Python"

    class GraphAdjMat:
  """基于邻接矩阵实现的无向图类"""

  def __init__(self, vertices: list[int], edges: list[list[int]]):
      """构造方法"""
     // 顶点列表，元素代表“顶点值”，索引代表“顶点索引”
      self.vertices: list[int] = []
     // 邻接矩阵，行列索引对应“顶点索引”
      self.adj_mat: list[list[int]] = []
     // 添加顶点
      for val in vertices:
          self.add_vertex(val)
     // 添加边
     // 请注意，edges 元素代表顶点索引，即对应 vertices 元素索引
      for e in edges:
          self.add_edge(e[0], e[1])

  def size(self) -> int:
      """获取顶点数量"""
      return len(self.vertices)

  def add_vertex(self, val: int):
      """添加顶点"""
      n = self.size()
     // 向顶点列表中添加新顶点的值
      self.vertices.append(val)
     // 在邻接矩阵中添加一行
      new_row = [0] * n
      self.adj_mat.append(new_row)
     // 在邻接矩阵中添加一列
      for row in self.adj_mat:
          row.append(0)

  def remove_vertex(self, index: int):
      """删除顶点"""
      if index >= self.size():
          raise IndexError()
     // 在顶点列表中移除索引 index 的顶点
      self.vertices.pop(index)
     // 在邻接矩阵中删除索引 index 的行
      self.adj_mat.pop(index)
     // 在邻接矩阵中删除索引 index 的列
      for row in self.adj_mat:
          row.pop(index)

  def add_edge(self, i: int, j: int):
      """添加边"""
     // 参数 i, j 对应 vertices 元素索引
     // 索引越界与相等处理
      if i < 0 or j < 0 or i >= self.size() or j >= self.size() or i == j:
          raise IndexError()
     // 在无向图中，邻接矩阵关于主对角线对称，即满足 (i, j) == (j, i)
      self.adj_mat[i][j] = 1
      self.adj_mat[j][i] = 1

  def remove_edge(self, i: int, j: int):
      """删除边"""
     // 参数 i, j 对应 vertices 元素索引
     // 索引越界与相等处理
      if i < 0 or j < 0 or i >= self.size() or j >= self.size() or i == j:
          raise IndexError()
      self.adj_mat[i][j] = 0
      self.adj_mat[j][i] = 0

  def print(self):
      """打印邻接矩阵"""
      print("顶点列表 =", self.vertices)
      print("邻接矩阵 =")
      print_matrix(self.adj_mat)

  • "C++"

    /* 基于邻接矩阵实现的无向图类 */
class GraphAdjMat {
  vector<int> vertices;       // 顶点列表，元素代表“顶点值”，索引代表“顶点索引”
  vector<vector<int>> adjMat; // 邻接矩阵，行列索引对应“顶点索引”

public:
  /* 构造方法 */
  GraphAdjMat(const vector<int> &vertices, const vector<vector<int>> &edges) {
      // 添加顶点
      for (int val : vertices) {
          addVertex(val);
      }
      // 添加边
      // 请注意，edges 元素代表顶点索引，即对应 vertices 元素索引
      for (const vector<int> &edge : edges) {
          addEdge(edge[0], edge[1]);
      }
  }

  /* 获取顶点数量 */
  int size() const {
      return vertices.size();
  }

  /* 添加顶点 */
  void addVertex(int val) {
      int n = size();
      // 向顶点列表中添加新顶点的值
      vertices.push_back(val);
      // 在邻接矩阵中添加一行
      adjMat.emplace_back(vector<int>(n, 0));
      // 在邻接矩阵中添加一列
      for (vector<int> &row : adjMat) {
          row.push_back(0);
      }
  }

  /* 删除顶点 */
  void removeVertex(int index) {
      if (index >= size()) {
          throw out_of_range("顶点不存在");
      }
      // 在顶点列表中移除索引 index 的顶点
      vertices.erase(vertices.begin() + index);
      // 在邻接矩阵中删除索引 index 的行
      adjMat.erase(adjMat.begin() + index);
      // 在邻接矩阵中删除索引 index 的列
      for (vector<int> &row : adjMat) {
          row.erase(row.begin() + index);
      }
  }

  /* 添加边 */
  // 参数 i, j 对应 vertices 元素索引
  void addEdge(int i, int j) {
      // 索引越界与相等处理
      if (i < 0 || j < 0 || i >= size() || j >= size() || i == j) {
          throw out_of_range("顶点不存在");
      }
      // 在无向图中，邻接矩阵关于主对角线对称，即满足 (i, j) == (j, i)
      adjMat[i][j] = 1;
      adjMat[j][i] = 1;
  }

  /* 删除边 */
  // 参数 i, j 对应 vertices 元素索引
  void removeEdge(int i, int j) {
      // 索引越界与相等处理
      if (i < 0 || j < 0 || i >= size() || j >= size() || i == j) {
          throw out_of_range("顶点不存在");
      }
      adjMat[i][j] = 0;
      adjMat[j][i] = 0;
  }

  /* 打印邻接矩阵 */
  void print() {
      cout << "顶点列表 = ";
      printVector(vertices);
      cout << "邻接矩阵 =" << endl;
      printVectorMatrix(adjMat);
  }
};

  • "Java"

    /* 基于邻接矩阵实现的无向图类 */
class GraphAdjMat {
  List<Integer> vertices; // 顶点列表，元素代表“顶点值”，索引代表“顶点索引”
  List<List<Integer>> adjMat; // 邻接矩阵，行列索引对应“顶点索引”

  /* 构造方法 */
  public GraphAdjMat(int[] vertices, int[][] edges) {
      this.vertices = new ArrayList<>();
      this.adjMat = new ArrayList<>();
      // 添加顶点
      for (int val : vertices) {
          addVertex(val);
      }
      // 添加边
      // 请注意，edges 元素代表顶点索引，即对应 vertices 元素索引
      for (int[] e : edges) {
          addEdge(e[0], e[1]);
      }
  }

  /* 获取顶点数量 */
  public int size() {
      return vertices.size();
  }

  /* 添加顶点 */
  public void addVertex(int val) {
      int n = size();
      // 向顶点列表中添加新顶点的值
      vertices.add(val);
      // 在邻接矩阵中添加一行
      List<Integer> newRow = new ArrayList<>(n);
      for (int j = 0; j < n; j++) {
          newRow.add(0);
      }
      adjMat.add(newRow);
      // 在邻接矩阵中添加一列
      for (List<Integer> row : adjMat) {
          row.add(0);
      }
  }

  /* 删除顶点 */
  public void removeVertex(int index) {
      if (index >= size())
          throw new IndexOutOfBoundsException();
      // 在顶点列表中移除索引 index 的顶点
      vertices.remove(index);
      // 在邻接矩阵中删除索引 index 的行
      adjMat.remove(index);
      // 在邻接矩阵中删除索引 index 的列
      for (List<Integer> row : adjMat) {
          row.remove(index);
      }
  }

  /* 添加边 */
  // 参数 i, j 对应 vertices 元素索引
  public void addEdge(int i, int j) {
      // 索引越界与相等处理
      if (i < 0 || j < 0 || i >= size() || j >= size() || i == j)
          throw new IndexOutOfBoundsException();
      // 在无向图中，邻接矩阵关于主对角线对称，即满足 (i, j) == (j, i)
      adjMat.get(i).set(j, 1);
      adjMat.get(j).set(i, 1);
  }

  /* 删除边 */
  // 参数 i, j 对应 vertices 元素索引
  public void removeEdge(int i, int j) {
      // 索引越界与相等处理
      if (i < 0 || j < 0 || i >= size() || j >= size() || i == j)
          throw new IndexOutOfBoundsException();
      adjMat.get(i).set(j, 0);
      adjMat.get(j).set(i, 0);
  }

  /* 打印邻接矩阵 */
  public void print() {
      System.out.print("顶点列表 = ");
      System.out.println(vertices);
      System.out.println("邻接矩阵 =");
      PrintUtil.printMatrix(adjMat);
  }
}

基于邻接表的实现

设无向图的顶点总数为 $n$、边总数为 $m$ ，则可根据下图所示的方法实现各种操作。

  • 添加边：在顶点对应链表的末尾添加边即可，使用 $O(1)$ 时间。因为是无向图，所以需要同时添加两个方向的边。
  • 删除边：在顶点对应链表中查找并删除指定边，使用 $O(m)$ 时间。在无向图中，需要同时删除两个方向的边。
  • 添加顶点：在邻接表中添加一个链表，并将新增顶点作为链表头节点，使用 $O(1)$ 时间。
  • 删除顶点：需遍历整个邻接表，删除包含指定顶点的所有边，使用 $O(n + m)$ 时间。

  • 初始化：在邻接表中创建 $n$ 个顶点和 $2m$ 条边，使用 $O(n + m)$ 时间。

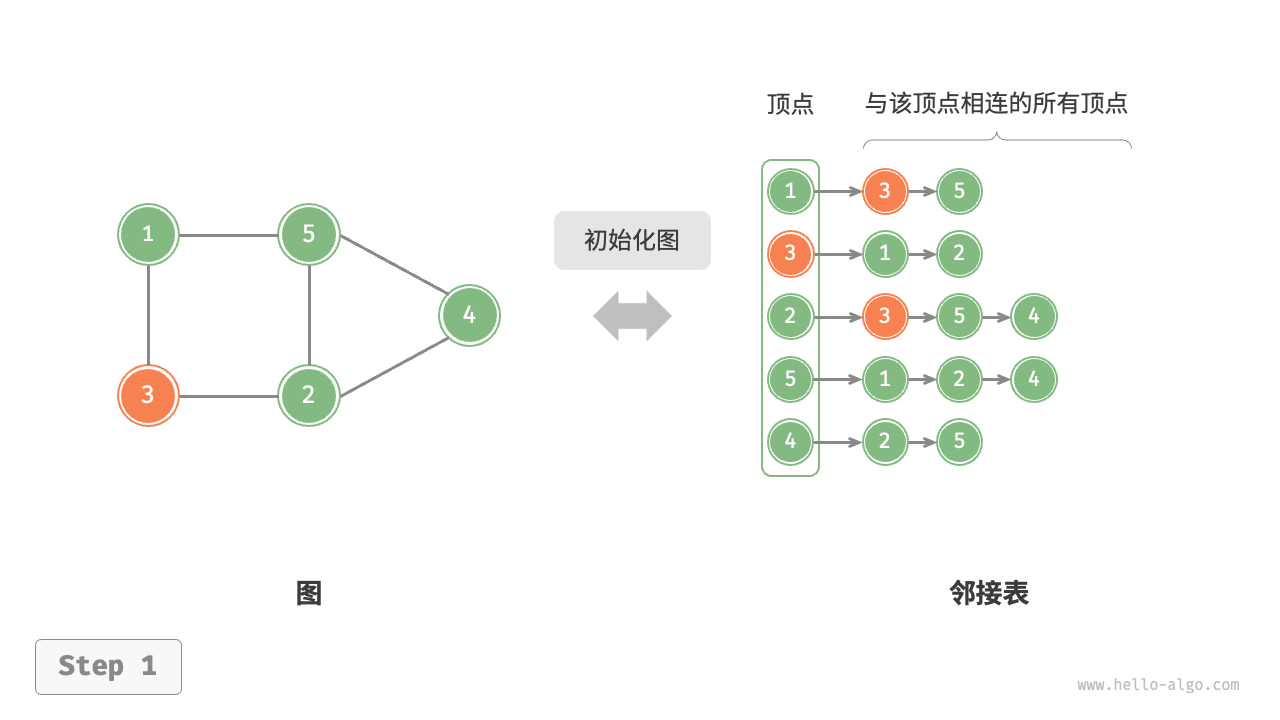

  • "初始化邻接表" 邻接表的初始化、增删边、增删顶点

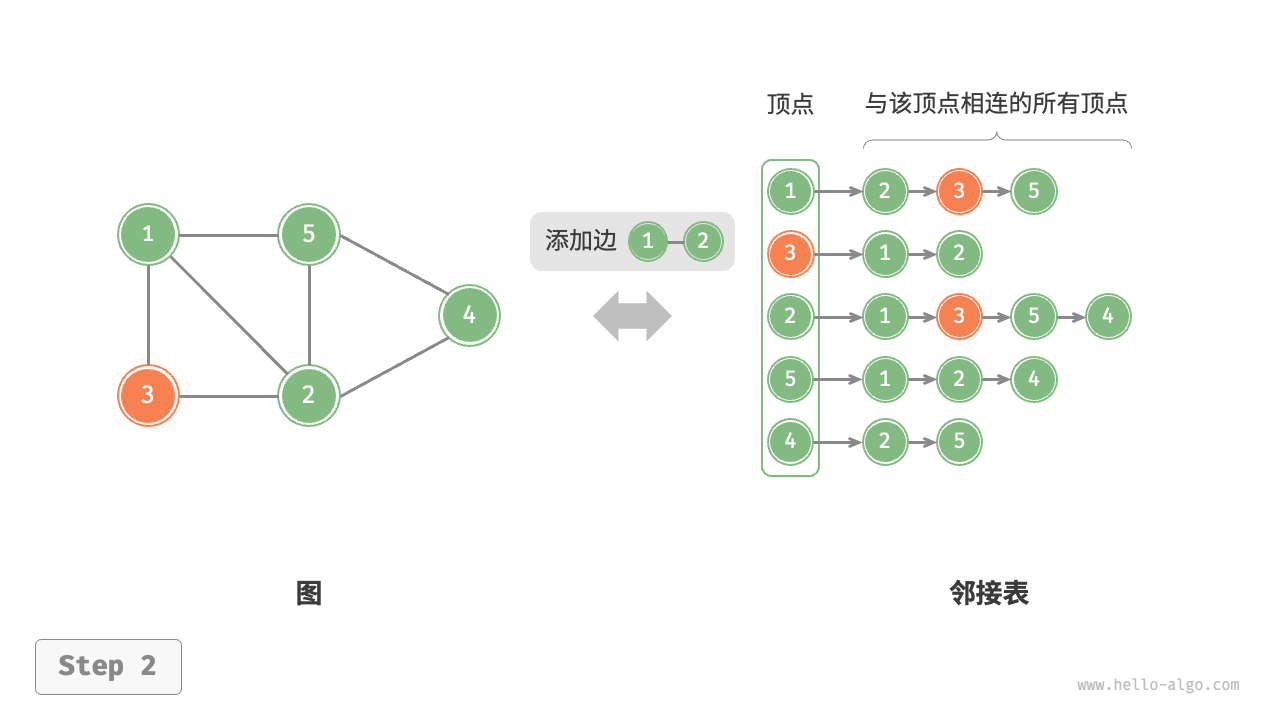

  • "添加边" adjacency_list_add_edge

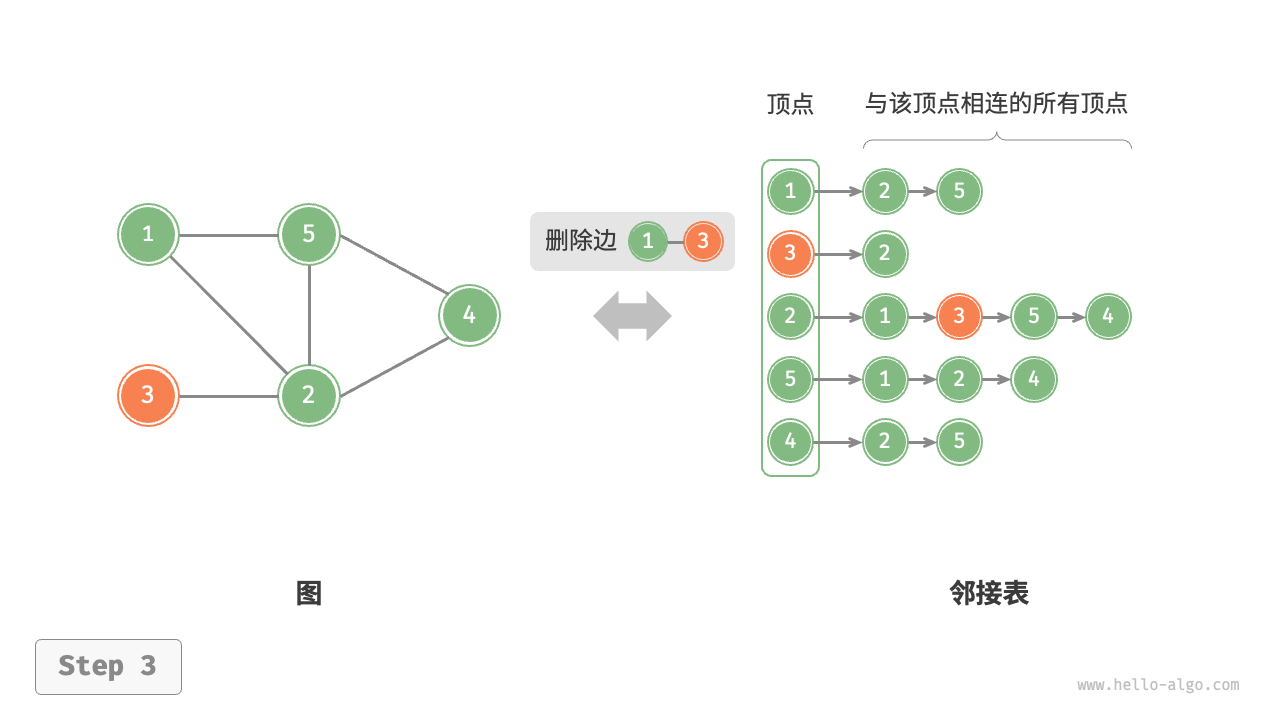

  • "删除边" adjacency_list_remove_edge

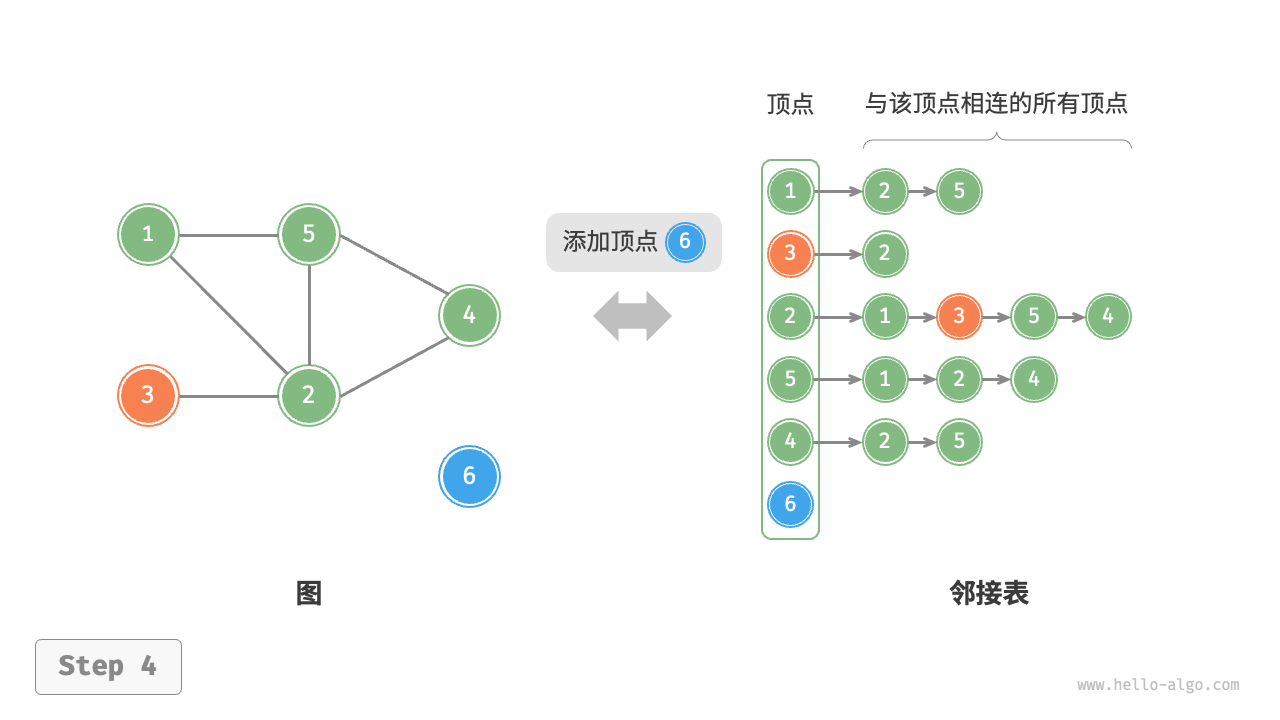

  • "添加顶点" adjacency_list_add_vertex

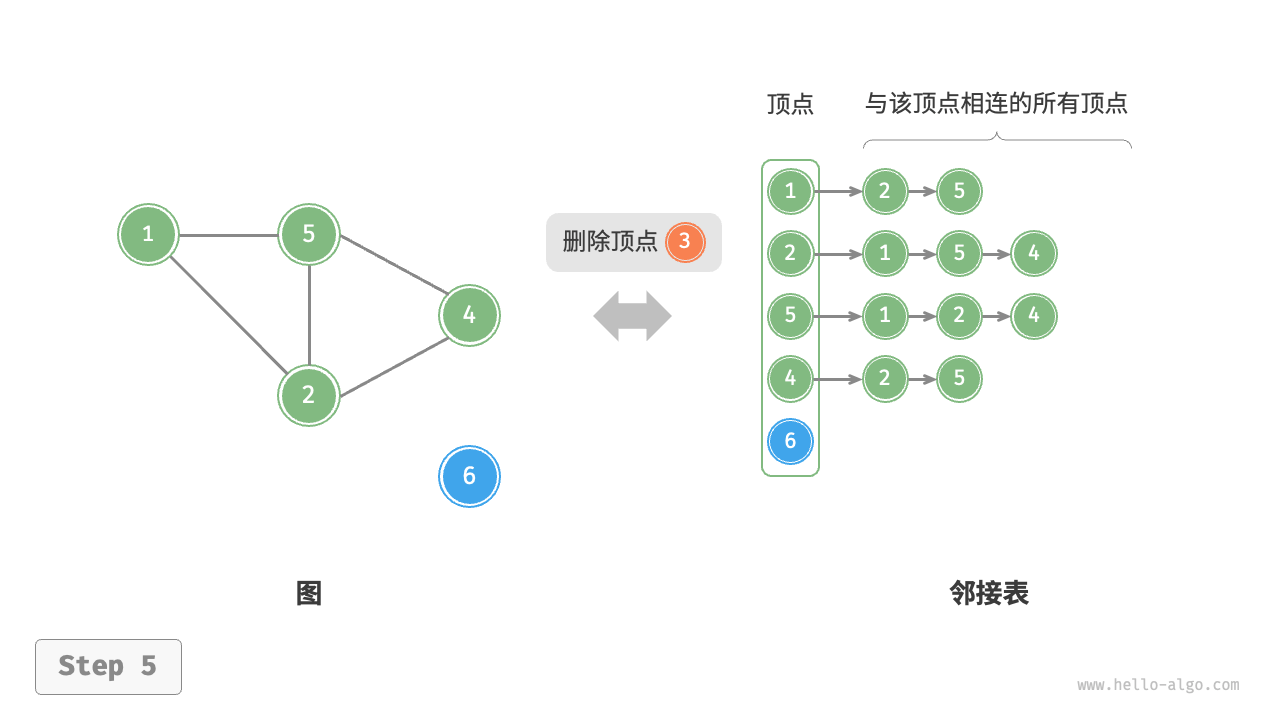

  • "删除顶点" adjacency_list_remove_vertex

以下是邻接表的代码实现。对比上图，实际代码有以下不同。

  • 为了方便添加与删除顶点，以及简化代码，我们使用列表（动态数组）来代替链表。
  • 使用哈希表来存储邻接表，key 为顶点实例，value 为该顶点的邻接顶点列表（链表）。

另外，我们在邻接表中使用 Vertex 类来表示顶点，这样做的原因是：如果与邻接矩阵一样，用列表索引来区分不同顶点，那么假设要删除索引为 $i$ 的顶点，则需遍历整个邻接表，将所有大于 $i$ 的索引全部减 $1$ ，效率很低。而如果每个顶点都是唯一的 Vertex 实例，删除某一顶点之后就无须改动其他顶点了。

  • "Python"

    class GraphAdjList:
  """基于邻接表实现的无向图类"""

  def __init__(self, edges: list[list[Vertex]]):
      """构造方法"""
     // 邻接表，key：顶点，value：该顶点的所有邻接顶点
      self.adj_list = dict[Vertex, list[Vertex]]()
     // 添加所有顶点和边
      for edge in edges:
          self.add_vertex(edge[0])
          self.add_vertex(edge[1])
          self.add_edge(edge[0], edge[1])

  def size(self) -> int:
      """获取顶点数量"""
      return len(self.adj_list)

  def add_edge(self, vet1: Vertex, vet2: Vertex):
      """添加边"""
      if vet1 not in self.adj_list or vet2 not in self.adj_list or vet1 == vet2:
          raise ValueError()
     // 添加边 vet1 - vet2
      self.adj_list[vet1].append(vet2)
      self.adj_list[vet2].append(vet1)

  def remove_edge(self, vet1: Vertex, vet2: Vertex):
      """删除边"""
      if vet1 not in self.adj_list or vet2 not in self.adj_list or vet1 == vet2:
          raise ValueError()
     // 删除边 vet1 - vet2
      self.adj_list[vet1].remove(vet2)
      self.adj_list[vet2].remove(vet1)

  def add_vertex(self, vet: Vertex):
      """添加顶点"""
      if vet in self.adj_list:
          return
     // 在邻接表中添加一个新链表
      self.adj_list[vet] = []

  def remove_vertex(self, vet: Vertex):
      """删除顶点"""
      if vet not in self.adj_list:
          raise ValueError()
     // 在邻接表中删除顶点 vet 对应的链表
      self.adj_list.pop(vet)
     // 遍历其他顶点的链表，删除所有包含 vet 的边
      for vertex in self.adj_list:
          if vet in self.adj_list[vertex]:
              self.adj_list[vertex].remove(vet)

  def print(self):
      """打印邻接表"""
      print("邻接表 =")
      for vertex in self.adj_list:
          tmp = [v.val for v in self.adj_list[vertex]]
          print(f"{vertex.val}: {tmp},")

  • "C++"

    /* 基于邻接表实现的无向图类 */
class GraphAdjList {
public:
  // 邻接表，key：顶点，value：该顶点的所有邻接顶点
  unordered_map<Vertex *, vector<Vertex *>> adjList;

  /* 在 vector 中删除指定节点 */
  void remove(vector<Vertex *> &vec, Vertex *vet) {
      for (int i = 0; i < vec.size(); i++) {
          if (vec[i] == vet) {
              vec.erase(vec.begin() + i);
              break;
          }
      }
  }

  /* 构造方法 */
  GraphAdjList(const vector<vector<Vertex *>> &edges) {
      // 添加所有顶点和边
      for (const vector<Vertex *> &edge : edges) {
          addVertex(edge[0]);
          addVertex(edge[1]);
          addEdge(edge[0], edge[1]);
      }
  }

  /* 获取顶点数量 */
  int size() {
      return adjList.size();
  }

  /* 添加边 */
  void addEdge(Vertex *vet1, Vertex *vet2) {
      if (!adjList.count(vet1) || !adjList.count(vet2) || vet1 == vet2)
          throw invalid_argument("不存在顶点");
      // 添加边 vet1 - vet2
      adjList[vet1].push_back(vet2);
      adjList[vet2].push_back(vet1);
  }

  /* 删除边 */
  void removeEdge(Vertex *vet1, Vertex *vet2) {
      if (!adjList.count(vet1) || !adjList.count(vet2) || vet1 == vet2)
          throw invalid_argument("不存在顶点");
      // 删除边 vet1 - vet2
      remove(adjList[vet1], vet2);
      remove(adjList[vet2], vet1);
  }

  /* 添加顶点 */
  void addVertex(Vertex *vet) {
      if (adjList.count(vet))
          return;
      // 在邻接表中添加一个新链表
      adjList[vet] = vector<Vertex *>();
  }

  /* 删除顶点 */
  void removeVertex(Vertex *vet) {
      if (!adjList.count(vet))
          throw invalid_argument("不存在顶点");
      // 在邻接表中删除顶点 vet 对应的链表
      adjList.erase(vet);
      // 遍历其他顶点的链表，删除所有包含 vet 的边
      for (auto &adj : adjList) {
          remove(adj.second, vet);
      }
  }

  /* 打印邻接表 */
  void print() {
      cout << "邻接表 =" << endl;
      for (auto &adj : adjList) {
          const auto &key = adj.first;
          const auto &vec = adj.second;
          cout << key->val << ": ";
          printVector(vetsToVals(vec));
      }
  }
};

  • "Java"

    /* 基于邻接表实现的无向图类 */
class GraphAdjList {
  // 邻接表，key：顶点，value：该顶点的所有邻接顶点
  Map<Vertex, List<Vertex>> adjList;

  /* 构造方法 */
  public GraphAdjList(Vertex[][] edges) {
      this.adjList = new HashMap<>();
      // 添加所有顶点和边
      for (Vertex[] edge : edges) {
          addVertex(edge[0]);
          addVertex(edge[1]);
          addEdge(edge[0], edge[1]);
      }
  }

  /* 获取顶点数量 */
  public int size() {
      return adjList.size();
  }

  /* 添加边 */
  public void addEdge(Vertex vet1, Vertex vet2) {
      if (!adjList.containsKey(vet1) || !adjList.containsKey(vet2) || vet1 == vet2)
          throw new IllegalArgumentException();
      // 添加边 vet1 - vet2
      adjList.get(vet1).add(vet2);
      adjList.get(vet2).add(vet1);
  }

  /* 删除边 */
  public void removeEdge(Vertex vet1, Vertex vet2) {
      if (!adjList.containsKey(vet1) || !adjList.containsKey(vet2) || vet1 == vet2)
          throw new IllegalArgumentException();
      // 删除边 vet1 - vet2
      adjList.get(vet1).remove(vet2);
      adjList.get(vet2).remove(vet1);
  }

  /* 添加顶点 */
  public void addVertex(Vertex vet) {
      if (adjList.containsKey(vet))
          return;
      // 在邻接表中添加一个新链表
      adjList.put(vet, new ArrayList<>());
  }

  /* 删除顶点 */
  public void removeVertex(Vertex vet) {
      if (!adjList.containsKey(vet))
          throw new IllegalArgumentException();
      // 在邻接表中删除顶点 vet 对应的链表
      adjList.remove(vet);
      // 遍历其他顶点的链表，删除所有包含 vet 的边
      for (List<Vertex> list : adjList.values()) {
          list.remove(vet);
      }
  }

  /* 打印邻接表 */
  public void print() {
      System.out.println("邻接表 =");
      for (Map.Entry<Vertex, List<Vertex>> pair : adjList.entrySet()) {
          List<Integer> tmp = new ArrayList<>();
          for (Vertex vertex : pair.getValue())
              tmp.add(vertex.val);
          System.out.println(pair.getKey().val + ": " + tmp + ",");
      }
  }
}

效率对比

设图中共有 $n$ 个顶点和 $m$ 条边，下表对比了邻接矩阵和邻接表的时间效率和空间效率。

表   邻接矩阵与邻接表对比

邻接矩阵 邻接表（链表） 邻接表（哈希表）
判断是否邻接 $O(1)$ $O(m)$ $O(1)$
添加边 $O(1)$ $O(1)$ $O(1)$
删除边 $O(1)$ $O(m)$ $O(1)$
添加顶点 $O(n)$ $O(1)$ $O(1)$
删除顶点 $O(n^2)$ $O(n + m)$ $O(n)$
内存空间占用 $O(n^2)$ $O(n + m)$ $O(n + m)$

观察上表，似乎邻接表（哈希表）的时间效率与空间效率最优。但实际上，在邻接矩阵中操作边的效率更高，只需一次数组访问或赋值操作即可。综合来看，邻接矩阵体现了“以空间换时间”的原则，而邻接表体现了“以时间换空间”的原则。
